NIST SRM 191d - 碳酸氢钠(191-I)碳酸钠(191d-II)(pH标准) 旨在用于制备用于校准 pH 测量系统的电极的溶液。 SRM 191d 由两种成分组成，每种成分均确保高纯度和均匀性：碳酸氢钠、NaHCO3 (191d-I)；和碳酸钠，Na2CO3 (191d-II)。但是，两种 SRM 成分都没有经过物质纯度认证。一个 SRM 191d 单元由 25 克碳酸氢钠 (191d-I) 和 30 克碳酸钠 (191d-II) 组成，每个都装在各自的透明玻璃瓶中。

认证值和不确定性：

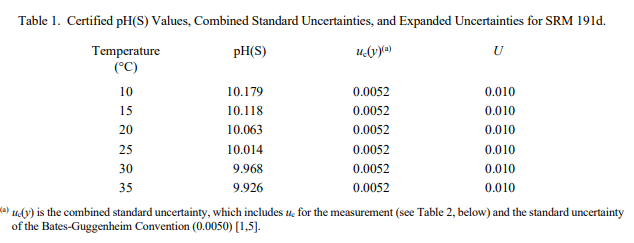

表 1 中提供的认证 pH(S) 值对应于 log (1/aH)，其中 aH 是氢（水合氢）离子在标准状态下的常规活度（p° = 1 atm = 101 325 Pa) 以摩尔质量计。这些值是通过初级测量（Harned 电池）方法 [1] 对没有液接界的电池的电动势测量得出的。注意：这些认证值仅适用于两个 SRM 191d 组件一起使用时。在 SRM 更新之间可能会出现 pH(S) 值的微小变化（大约为千分之几单位）。

认证值的扩展不确定度 U 计算为 U = kuc(y)，其中 uc(y) 是根据 ISO/JCGM 指南 [2] 计算的组合标准不确定度。

uc(y) 的值旨在表示与主要测量方法和材料均匀性相关的以下不确定度分量的综合影响： 如参考文献 3 中所述，平滑后的 pH(S) 值相对于温度的标准偏差;标准电极电位，Eo； HCl 的摩尔浓度，bHCl，用于测定 Eo；测量的细胞电位；修正 H2 气体的标准压力； HCl 在 bHCl 下的平均活度系数；气体常数；温度;法拉第常数；添加的 NaCl 的摩尔浓度；初级测量的稳定性；每个组件的材料均匀性；以及 log γCl 常规计算的不确定性（Bates-Guggenheim 公约 [4]）。目前的专家意见 [1,5] 已将归因于 Bates-Guggenheim 公约的不确定性评估为 0.010 pH（95% 置信水平）。 uc(y) 的值已乘以覆盖因子 k，该因子由给定温度和 95% 置信水平下有效自由度的学生 t 分布获得。认证的 pH(S) 值及其扩展的不确定性在表 1 中列出。 NIST 认证值是 NIST 对其准确性有最高置信度的值，因为所有已知或可疑的偏差来源都已调查或考虑在内。

来源和准备

材料来源 (1)：碳酸氢钠 (NaHCO3) 和碳酸钠 (Na2CO3) 购自一家商业公司。在此 SRM 的认证过程中评估了每种材料的均匀性。这些材料符合美国化学学会的相应规范 [7]。

储存：

NIST SRM 191d - 碳酸氢钠(191-I)碳酸钠(191d-II)(pH标准) 的每个组分在其原始容器中、盖紧盖子、干燥环境和正常实验室温度下储存时都是稳定的。 SRM 191d-II（碳酸钠）具有吸湿性，该材料在长期储存时可能会结块。如果按照以下规定干燥 SRM 191d-II 样品，则在制备 SRM 缓冲液时，这种水分吸收和结块不会成为问题。

干燥说明：

使用前用无水高氯酸镁在 20 °C 至 25 °C 下将碳酸氢钠 (191d-I) 干燥 24 小时。干燥前将结块的 SRM 191d-II 材料打碎。将碳酸钠 (191d-II) 在铂或熔融石英坩埚中于 275 °C 下干燥 2 小时，然后在干燥器中用无水高氯酸镁将干燥的材料冷却至室温。在干燥和称重之间将两种材料储存在无水高氯酸镁上的干燥器中。
