NIST SRM 717 A硼玻璃粘度(标准品)主要用于检查测试方法和校准设备根据 ASTM 程序 C 965-81 [1] 测定玻璃的粘度。 SRM 717a 的一个单元由标称尺寸为 40 mm x 40 mm x 150 mm 和标称质量 570 g 的硼硅酸盐玻璃块组成。

作为温度函数的认证粘度值是从七个合作实验室的结果中获得的，用于计算 Fulcher 方程的一致拟合，如下所示：

Log10 [粘度 (Pa·s)] = –2.5602 + 4852.2/(t – 192.462) (1)

其中 t 是以摄氏度表示的温度。

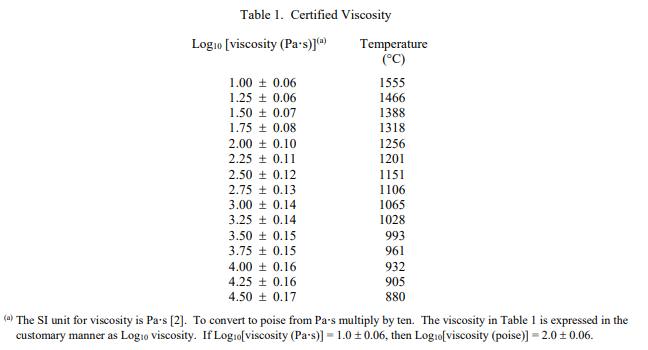

认证值：根据 Fulcher 方程 (1) 的一致拟合，计算了认证粘度值与温度的关系，并列于表 1 中。

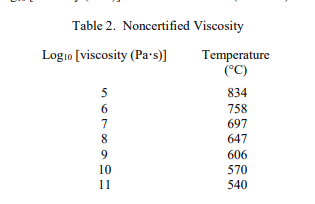

信息值：834 °C 至 540 °C 温度范围和硼硅玻璃固定点温度的非认证粘度值仅在表 2 和表 3 中提供信息。信息值不能用于建立计量溯源性。

认证到期：NIST SRM 717 A硼玻璃粘度(标准品)的认证在规定的测量不确定度范围内无限期有效，前提是按照本证书中给出的说明处理和存储 SRM（请参阅“用户注意事项”）。因此，不需要定期重新校准或重新认证此 SRM。这如果 SRM 损坏、污染或以其他方式修改，则认证无效。

用户注意事项：此 SRM 与许多硼硅酸盐一样，在高温下易挥发，尤其是在 1400 °C 以上。应注意确保 SRM 不会长时间暴露在接近或高于 1400 °C 的温度下，因为挥发可能存在一定的时间依赖性。经验有表明反复重熔玻璃也会发生挥发，重熔将使认证失效。

来源

这种SRM的玻璃是从康宁公司(康宁，纽约州)获得的。实验室间测量是在ASTM小组委员会的主持下进行的，包括玻璃的物理和力学性能的C14.04和玻璃标准材料的C14.91。

验证值：根据Fulcher方程(1)的一致拟合，计算出粘度与温度的关系，并在表1中列出。验证的不确定度为Fulcher方程95%的同时置信区间。计量溯源是以摄氏度表示的Sl导出的温度单位。
