NIST SRM 1917汞渗透测量标准(标准品)由 NlST 和 BAM 联合开发和认证的 SRM ICRM 旨在用于校准和监测水银孔隙率计的性能。 SRM/CRM 单元由一个装有大约 10 克氧化铝珠的瓶子组成。

经认证的财产：

a)压力-体积曲线(汞侵入曲线)在0.1兆帕至400兆帕之间(见附件2图A1和A2和附件3表，每个数据点的数值见图1和A2)

b)直径-体积曲线(累积孔隙体积曲线)在3.7nm至14708 nm之间(每个数据点的数值见附件2图A3和A4以及附件3表格)

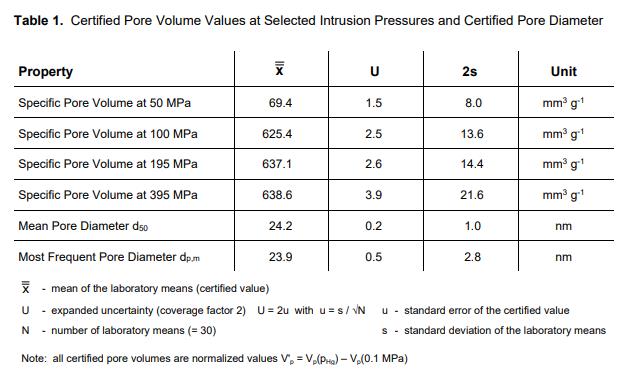

c)(I)选定的侵入压力点的孔隙体积值；(1i)孔直径的数值(见表1)

样品描述

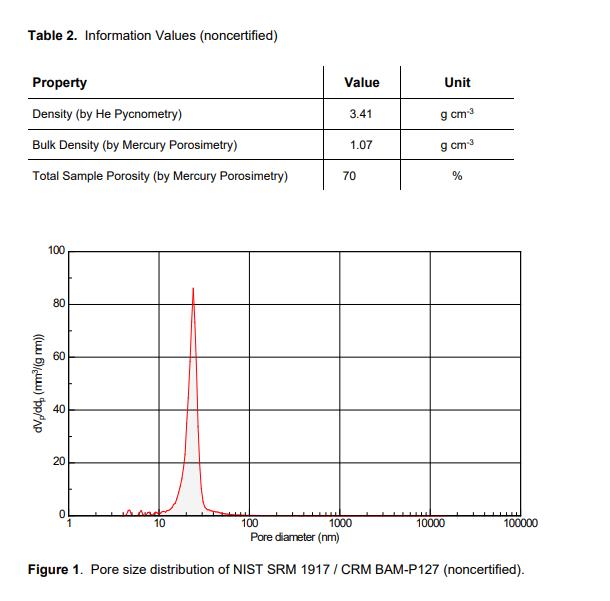

NIST SRM 1917汞渗透测量标准(标准品)由氧化铝珠组成。材料的初级颗粒形成稳定的附聚物。使用水银孔隙率测定法，测量团块内的孔隙。

使用说明

此 SRM/CRM 旨在用于在 0.1 MPa 和 400 MPa 之间的压力范围内校准和检查高压汞孔隙率计的性能。

第一次使用后，应将瓶子盖紧并置于 20 °C ± 5 °C 的冷藏设施中。在正常储存条件下，材料不需要保持在真空下。建议的最小样品摄入量为 0.3 g。

使用纯度为 99.9999 %（除气）或更高的汞。

在分析之前，需要一个加热程序来干燥样品。在 105°C 下加热参考材料 3 小时。由于样品颗粒之间的体积（具有或多或少随机特征的粒间体积），应谨慎执行渗透计（膨胀计）的汞填充程序。
