NIST SRM 87a 硅铝合金标样可测定硅铝合金中的铝

炼钢常用的国产硅铝合金按硅、铝含量不同,分为八个牌号,硅铝合金是一种优良的复合脱氧剂,硅铝合金密度为4.5g/cm²，比纯铝密度2.7g/cm³大,容易进入钢水中,内部烧损少,在炼钢过程中使用硅铝合金比单独使用纯铝做脱氧剂的利用率可提高一倍以上[1]。用硅铝合金脱氧形成低熔点的产物,容易上浮到钢液表面,可减少钢中的夹杂物,有纯净钢液的作用,提高钢的质量I,因而在钢厂得到广泛的应用。

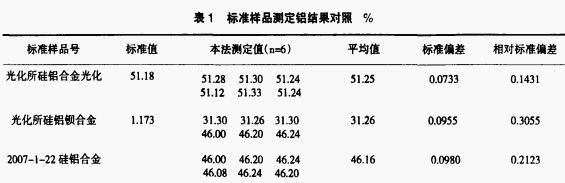

1.用硅铝合金标样试验铝结果,如表1:

2.以硝酸、氢氟酸溶解试样后,需加高沸点的高氯酸冒烟至近干，以使试样溶解完全并驱除尽硅和氟,否则铝测定结果偏低。

3. 二次加高氯酸冒烟,是驱除尽杯壁上的残余氟离子。

4.加人过量氢氧化钠沉淀分离铁.钛等干扰元素后,煮沸时间不宜过长,以免严重侵蚀玻璃烧杯,使铝结果偏高,以煮沸1min为佳。

5.用氢氧化钠-氯化钠混合液洗涤,是防止氢氧化铁等沉淀胶化难以过滤，并易使铝与铁等分离完全。

6.用硫酸铜标准溶液趁热滴定过量的 EDTA时，消耗硫酸铜标准溶液用量15-20ml为宜，滴定重点应是蓝紫色为佳;加人氟化铵后,用硫酸铜标准溶液滴定释放出的 EDTA时，滴定终点应是紫红色突变蓝色为终点,而不是蓝紫红色,否则测定铝的结果不稳定。

7. EDTA与铝等元素络合，加入氟化铵取代解蔽EDTA-Al时,加热煮沸时间至少保持3min,否则铝测定结果偏低。

东莞市百顺生物科技有限公司是NIST的代理商，专业代理NIST SRM 87a 硅铝合金标样 。

NIST( 美国国家标准和技术研究院) 是美国商 务部所属的联邦研究机构, 集科研、计量、标准化、 技术创新为一体, 并根据国会授权制定事关国家重 大利益的标准, 负责协调联邦机构标准和私有部门 的标准及合格评定程序, 参与自愿性标准化活动。 NIST 拥有强大的科研能力, 可为各类标准的制定 提供大量科学研究成果和试验数据, 因此 NIST 在 美国标准化领域拥有显著地位。
