铅-钡-铝磷酸盐玻璃的热性质分析：

玻璃有五个重要的热参数︰熔点、结晶温度、玻璃转变温度、软化温度和热膨胀系数.本研究用差热分析得到铅-钡-铝磷酸盐玻璃的熔化温度，结晶开始温度和临界冷却速率;用热机械分析确定玻璃转变温度，软化温度和热膨胀系数.

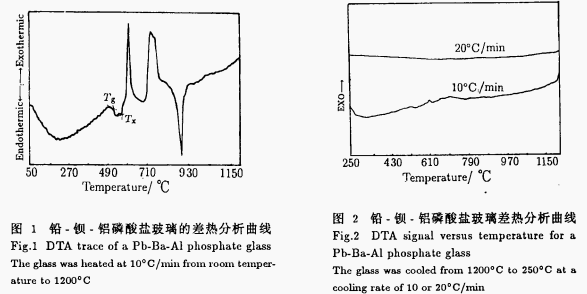

图1表示铅-钡-铝磷酸盐玻璃的差热分析结果，DTA曲线上的吸热峰代表玻璃转变范围，可以注意到在514°℃以下基线斜率有一些改变，这可以归因于玻璃转变温度T,在研究其它玻璃时也观察到与此类似的行为l50.由DTA曲线得到的玻璃转变温度，接近于下述用TMA测定的Tg．从图1还可以注意到曲线中有两个并排的吸热蜂，意味着可能存在分相。

按照图1那样定义的结晶开始温度T。为590°C,中心在610和730°C的两个放热峰，可能是由于两种不同的结晶相﹒在891°℃处的强吸热峰，指示玻璃的熔化，意味着这玻璃能在较低温度下制备。

图2上有两条冷却曲线，下部曲线(冷却速率10°C/min)在610和716°C处有两个弱的结晶峰，然而，上部曲线(冷却速率20°C/min)没有可检测的结晶峰，指示这种铅-钡-铝磷酸盐玻璃应以>20°C/min的速率冷却通过温度范围610~716°C,以免玻璃结晶.。

NIST SRM 89 铅-钡玻璃(标准品)主要用于验证铅钡玻璃和类似基质材料的元素含量的化学和仪器分析方法。它可用于验证内部参考资料的价值分配。一个 SRM 89 单位由一个装有大约 45 克粉末的瓶子组成。

东莞市百顺生物科技有限公司是NIST的代理商，专业代理NIST SRM 89 铅-钡玻璃 标准品。欢迎咨询订购！
